由西咸海绵城市公司下属公司-西安西海绿色城市设计研究院有限公司设计的铜川市新区教育局室外景观提升与海绵化改造项目经过一个雨季的考验，基本实现了设计目标。今天小编带大家看看，这个项目我们是怎么设计的，改造效果又是怎么样的！

铜川市新区教育局室外景观提升与海绵化改造项目

设计单位：西安西海绿色城市设计研究院有限公司

联系方式：029-38020053。

项目概况

教育局位于铜川市新区，项目北临华原西道北路、南临斯明街、西临长宁南路、东临光明路。场地占地面积约7724㎡，其中建筑屋面占地为1116㎡，道路占地面积为2023㎡，室外绿地占地面积为3633㎡，硬质铺装占地面积为952㎡。场地内共有3栋建筑，教育局办公楼（5层），东西两侧配套用房（1层），项目用地性质为公共建筑用地，本次海绵城市建设以海绵化提升改造为主。

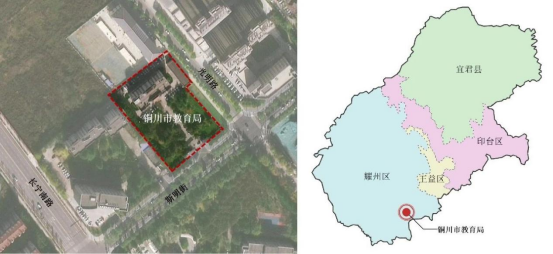

铜川市教育局区位图

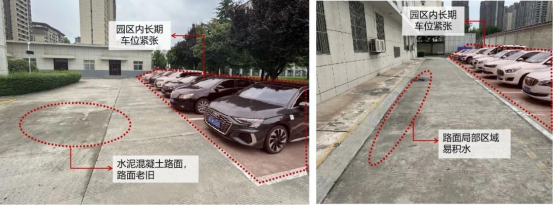

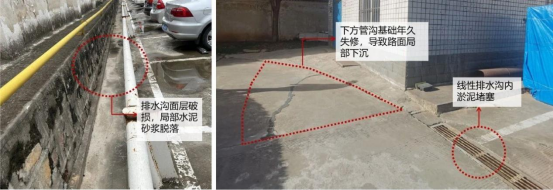

存在问题

●排水系统不完善，厨房区域管道雨污合流，排水管道老旧、局部渗漏，管内淤泥堵塞。

●主干道路面破旧，存在多处易积水点，影响办公出行。绿地中游园小路年久失修，影响步行安全。

●场地内停车位数量不足，无法满足使用需求。

●园区缺少休闲场所，绿地植被退化严重，杂草丛生，局部区域黄土裸露。

设计思路

新区教育局海绵城市改造以问题为导向，有效解决场地雨污合流、场地积水、停车难等问题，因地制宜的设置雨水花园、透水铺装等海绵措施，实现径流总量控制和径流污染控制目标。

技术路线

因教育局为改造项目，LID设施建设尽量结合现状，避免大拆大建。本次设计主要采用雨落管断接、传输型植草沟、雨水花园、蓄水模块、透水铺装等技术措施。LID技术路线如下图所示：

技术路线图

在室外雨水管道、LID设施设计中充分考虑自重湿陷性黄土场地下的雨水渗蓄风险防控问题，采用避免雨水中深层入渗的可靠防水措施，保护周边建筑物及道路基础安全。

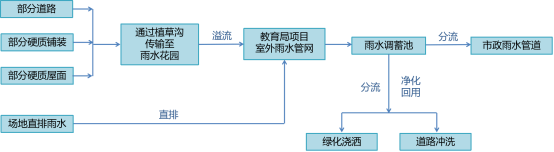

LID设施与排水管网衔接图

设计策略

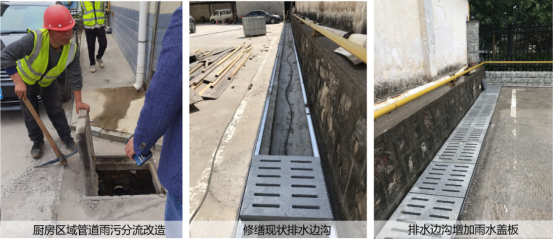

设计策略一：完善排水体系，实施雨污分流。

修缮现状排水边沟，对厨房区域雨污合流管道进行雨污分流改造。通过新建雨水管道长度167 米（其中干管DN300，管长45 米、支管DN200，管长122 米），实现园区整体雨污分流，消除合流制管网带来的污染。

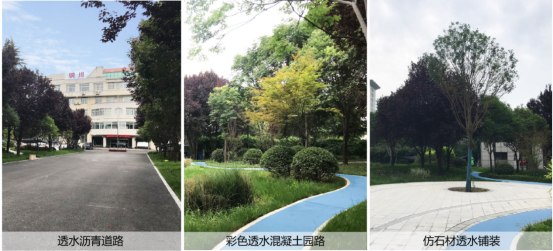

设计策略二：路面提升改造，解决场地积水问题。

透水沥青路面设计并未采用原有硬质道路全部挖除重建的方式，而是利用既有水泥混凝士路面表面处治后作为刚性基层，加铺透水沥青混合料面层，既满足了消防道路结构荷载安全需要，同步实现了道路面层排水与横纵坡优化调整，减少场地径流，也有效节约了工程投资。

设计策略三：新建海绵设施，加强雨水源头消纳。

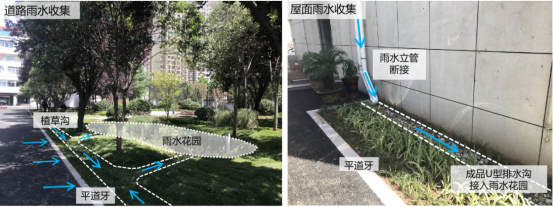

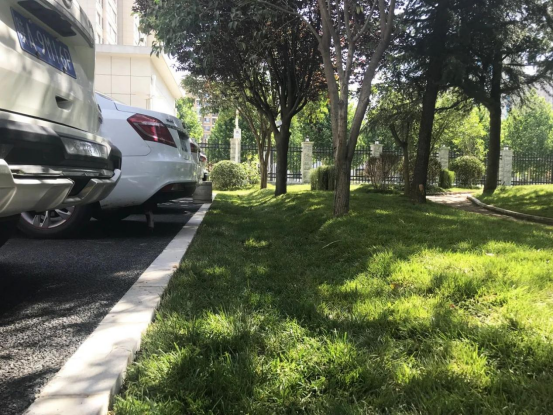

通过降低绿地标高、更换平道牙石、雨落管断接、设置植草沟等方式，对道路、硬质铺装与屋顶雨水进行收集，设置雨水花园（277 ㎡）、植草沟（144 延米）、透水铺装（594 ㎡）等设施，减少雨水径流，增加雨水滞蓄能力同时延缓雨水径流峰值，减轻市政管网压力。

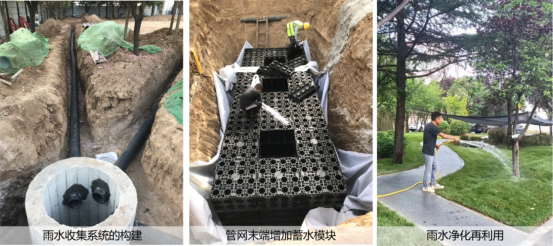

设计策略四：设置蓄水模块，增强雨水资源化利用。

管网末端增加蓄水模块，建设雨水收集系统，将收集的雨水进行净化处理，用于绿化灌溉、路面清洗等用途，实现雨水的资源化利用。

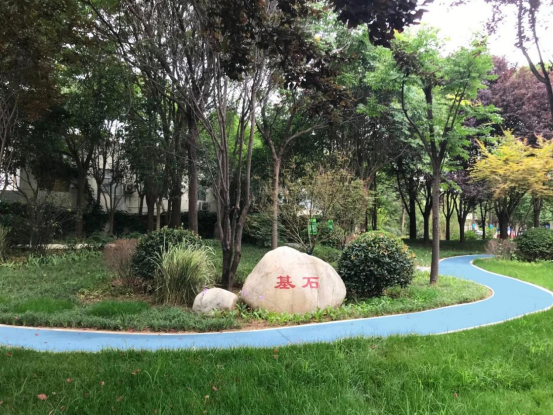

设计策略五：完善场所功能，提升园区环境品质。

合理规划园区交通流线，增加停车位数量，缓解停车难问题。利用现有绿地空间，增加健身步道与休闲广场。园区植物配置尽量遵循现状，维持场地内长势较好的乔灌木不做大的调整，结合雨水花园的分布，搭配具备较强净化能力、耐湿、耐旱、低维护的乡土植物，提升绿化品质。

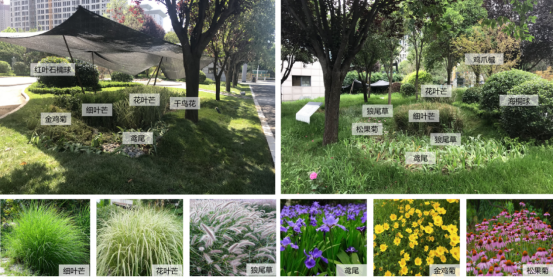

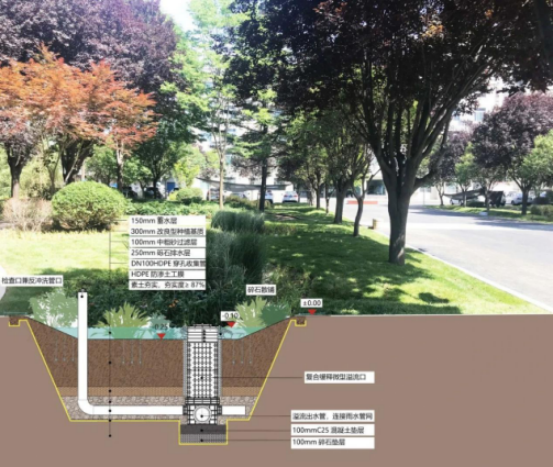

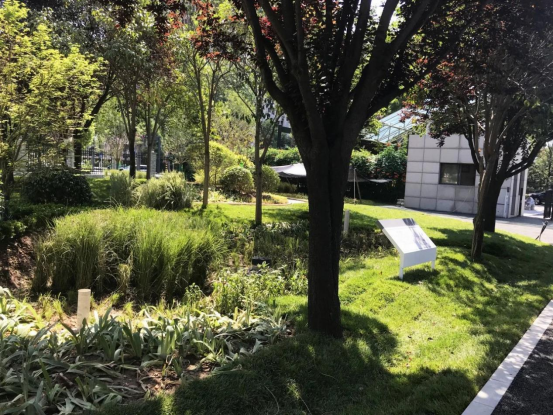

雨水花园植物配植

提升改造过程控制

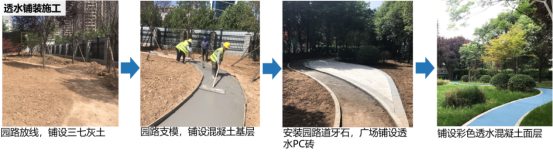

透水铺装施工

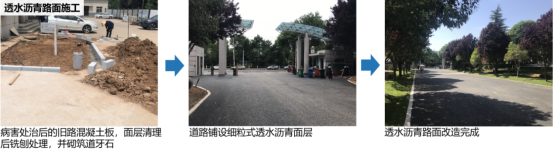

透水沥青路面施工

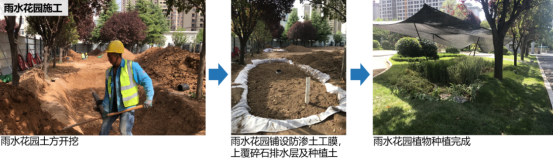

雨水花园施工

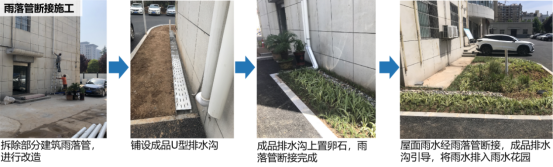

建筑雨落管断接施工

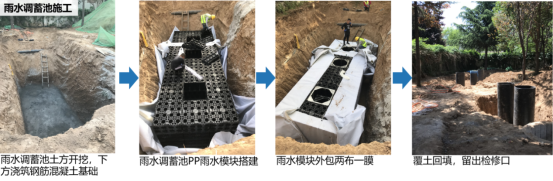

雨水调蓄池施工

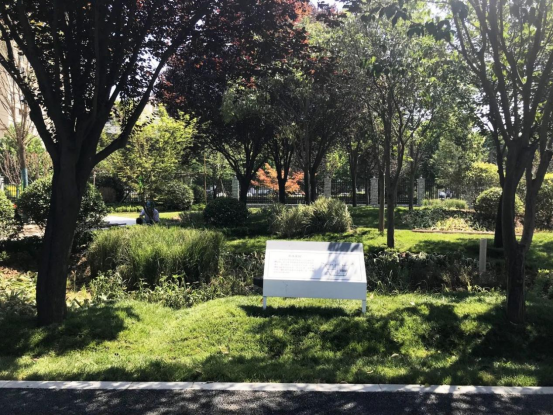

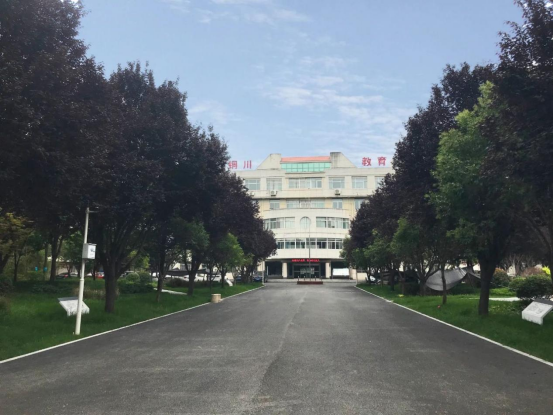

建成效果

新区教育局海绵城市提升改造项目完成后实现园区雨污分流，提高了排水管网的排水能力。通过增加海绵设施提高园区蓄滞、消纳雨水的能力，实现年径流总量控制率达到 83.01%，年径流污染去除率达到70.56%。同时考虑业主需求，增加停车位19个，有效缓解了停车难等问题，提升了绿化品质，增加了休闲游憩散步场所，改善办公环境。

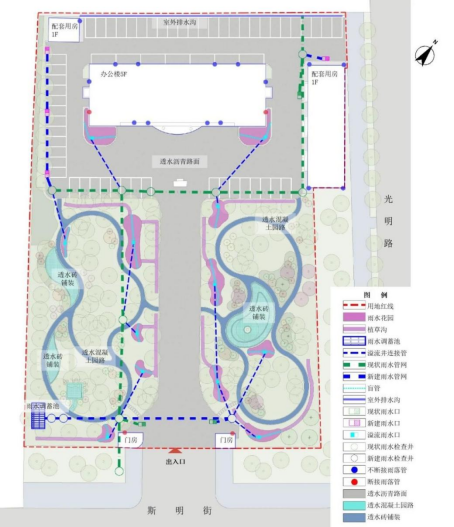

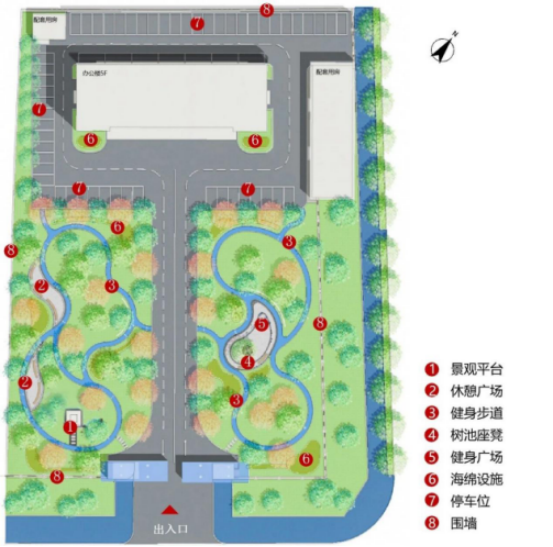

景观平面图

总体鸟瞰图

本期我们深入解读了铜川市新区教育局机关“海绵化改造”的核心设计思路与实施成效，若您对项目中园区规划设计、LID设施布局、排水系统运维等细节存疑，欢迎在评论区畅所欲言！下期我们将带来更多“海绵城市”实践案例——用真实工程解锁生态建设密码。关注我们，一起探索绿色城市的科学之道！
